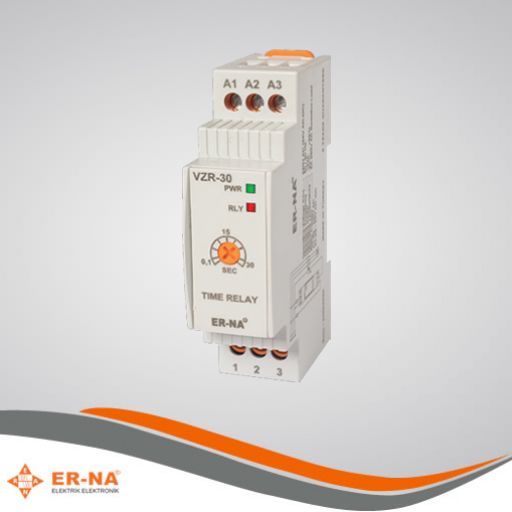

ZAMAN RELESİ VZR-30

Description

ZAMAN RELESİ VZR-30

ZAMAN RELESİ VZR-30 vaxtla əlaqəli funksiyaları idarə etmək üçün elektrik dövrələrində istifadə olunan vacib bir komponentdir. Tez-tez taymer adlandırılan bu cihaz, müəyyən bir müddət ərzində dövrələri açmaq və ya söndürmək kimi xüsusi hərəkətləri yerinə yetirmək üçün nəzərdə tutulmuşdur. Vaxt releləri sənaye avtomatlaşdırma sistemlərində, enerji idarəetmə proqramlarında və avtomatik idarəetmə sistemlərində geniş istifadə olunur.FAZ QORUYUCU GKR 05F

ZAMAN RELESİ VZR-30in əsas funksiyası müəyyən bir gecikmə müddətini və ya vaxt intervalını idarə etmək və bu müddətin sonunda müəyyən bir hərəkətə başlamaqdır. Bu, avtomatlaşdırılmış sistemlərdə vaxtla bağlı proseslərin təşkilində böyük üstünlük verir. Məsələn, vaxt rölesi müəyyən bir müddət işlədikdən sonra mühərriki avtomatik dayandıra və ya müəyyən müddət ərzində istilik sistemini işə sala bilər. Bu, sənaye proseslərini, enerjiyə qənaət strategiyalarını və digər avtomatik idarəetmə tətbiqlərini effektiv idarə etməyə kömək edir.

Taymer Xüsusiyyətlərihttps://www.er-na.com.tr/index.php?route=information/information&information_id=362
On Gecikmə: On Gecikmə Funksiyasında vaxtın geri sayımı rölenin enerjisi verildiyi andan başlayır və təyin olunmuş t vaxtının sonunda rele enerjilənir və rele LED-i yanır.

Bobinə verilən enerjidən başlayaraq göstərilən vaxtın sonunda kontaktları dəyişdirmək üçün istifadə edilən funksiyadır. Bobinə ilk enerji verildikdə, dərhal açılan və bağlanan kontaktlar, göstərilən vaxt bitdikdə gecikmə ilə açılan və bağlanan kontaktlarla əvəz olunur.

Off Delay: Adından da göründüyü kimi bobinə verilən enerjinin kəsildiyi andan başlayan və göstərilən vaxtın sonunda kontaktların yerini dəyişən funksiyadır. Bu funksiyaya malik olan relelərdə, bobinə enerji verildikdə rölin kontaktları qəfil yerlərini dəyişir.

Buraxılışda gecikmə: Bu funksiyada bobin enerjili olduqda, rele enerjilənir və müəyyən edilmiş vaxtda t vaxtını saymağa başlayır. Bu müddət başa çatdıqda, rele buraxılır və orijinal vəziyyətinə qayıdır.

Ulduz-üçgen: Ulduz-üçqun funksiyalı relelər yüksək güclü mühərriklərdə ulduz-üçbənöv start dövrələrində istifadə olunur və sarmalara verilən enerji ilə ulduz əlaqəsini təmin edir.

Göstərilən vaxt başa çatdıqda, bütün kontaktlar yerlərini dəyişir və bu yüksək güclü mühərriki ulduz birləşməsindən üçbucaqlı əlaqəyə keçirmə vəzifəsini götürür. Bu keçid anlarında mümkün qısaqapanmanın qarşısını almaq üçün motora təxminən 0,1 saniyə enerji verilməməlidir.

Asimmetrik Flaşör: İki fərqli vaxt tənzimləmə variantına malik olan və bobinə verilən enerji ilə kontaktları yer dəyişdirən bir röle növüdür. Bu funksiyaya malik olan relelərdə o, ilk müəyyən edilmiş müddət ərzində öz mövqeyini saxlayır və göstərilən müddətin sonunda öz normal iş vəziyyətinə qayıdır. Bu müddət ərzində ikinci göstərilən dövr başlayır və bitir, bitdikdə isə kontaktlar yenidən yerlərini dəyişirlər. Bu dövrə verilən enerji kəsilmədikcə davamlı olaraq davam edir.

ZAMAN RELESİ VZR-30iş prinsipi
Zaman relesinin iş prinsipi baxımından röle növlərindən biri olan gecikdirilmiş açma-söndürmə modellərində, bobinə gərginlik tətbiq edildikdən sonra vaxtın hesablanması başlayır və göstərilən vaxt başa çatdıqdan sonra rele kontaktın vəziyyətini dəyişməyə imkan verir.

Müəyyən edilmiş vaxt və proqram çərçivəsində maşını, dövrəni və ya sistemi aktivləşdirmək və ya söndürmək üçün nəzərdə tutulmuş vaxt röleləri ümumiyyətlə elektrik dövrələrinin idarəetmə panellərində istifadə olunur. Kontaktlarının dəyişmə müddətinə görə müxtəlif növ relelər olsa da, iş prinsipi qiymətləndirildikdə görürük ki, bəzi növ relelər anında, bəziləri isə gecikmə ilə təmas mövqeyini dəyişə bilir.
