Suvarma nasosu PURITY PST 80-160/150

Description

Suvarma nasosu PURITY PST 80-160/150 Du100x80 Ru16 üfüqi, əks flanşlar dəsti ilə, tutumu – 210 m3/saat, təzyiq – 16,7 m, çarxın diametri – 160 mm, çarxın materialı – çuqun Nasos növü – boru diametri 0 doldurma borusu 80 mm-dir.Nasos növü – konsol-monoblok

Nasos növü – səthi

Emiş borusu diametri – 100 mm

Boşaltma borusunun diametri 80 mm-dir.
Nominal təzyiq PN – 16 barhttp://dn.ru/nasosnoe-oborudovanie/nasosy/konsolno-monoblochnye/purity/pstc-80/160-150

Nasos korpusunun materialı – çuqun

Çarxın materialı – çuqunPURITY In-Line PT 100-320/150 Sirkulyasiya nasosu

Ətraf mühit – su, neytral mühitlər

Məqsəd – su təchizatı üçün

Pompalanan mayenin temperaturu – -10 ilə +120 °C arasında

Mühafizə sinfi – IP55

Enerji təchizatı gərginliyi – 380V, 660V, 50Hz

Məhsuldarlıq – 380V, 50 Hz rpm Güc – 15 kVSuvarma nasosu PURITY PST 80-160/150

İzolyasiya sinfi – F

Enerji səmərəliliyi sinfi – IE3

Fazaların sayı – 3

Boru bağlantısı – flanş

Çarxın diametri – 160 mm

Çəki – 143 kq

Nasos mexaniki və lifli daxilolmaları olmayan, nasosun struktur materiallarına aqressiv olmayan, fiziki və kimyəvi xassələri suya yaxın olan təmiz, partlamayan mayelərin vurulması üçün nəzərdə tutulub.Nasos mexaniki və lifli daxilolmaları olmayan, nasosun struktur materiallarına aqressiv olmayan, fiziki və kimyəvi xassələri suya yaxın olan təmiz, partlamayan mayelərin vurulması üçün nəzərdə tutulub.
PURITY PSTC 80-160/150 monoblok nasosunun texniki xarakteristikaları Du100x80 Ru16 üfüqi, flanşlı, tutumu – 210 m3/saat, təzyiq – 16,7 m, çarxın diametri – 160 mm, çarxın materialı – çuqun: Nasos növü – boru kəmərinin diametri 0 mm-dir doldurma borusu 80 mm-dir.
Nominal pressure PN – 16 bar
Pump body material – cast iron
Impeller material – cast iron
Environment – water, neutral environments
Purpose – for water supply
Temperature of pumped liquid – from -10 to +120 °C
Protection class – IP55
Power supply voltage – 380V, 660V, 50Hz
Productivity – 3500 l/min
Head – 16.7 m
Rotation speed – 2900 rpm
Power – 15 kW
Insulation class – F
Energy efficiency class – IE3
Number of phases – 3
Pipe connection – flange
Impeller diameter – 160 mm
Country of origin – China
Weight – 143 kg

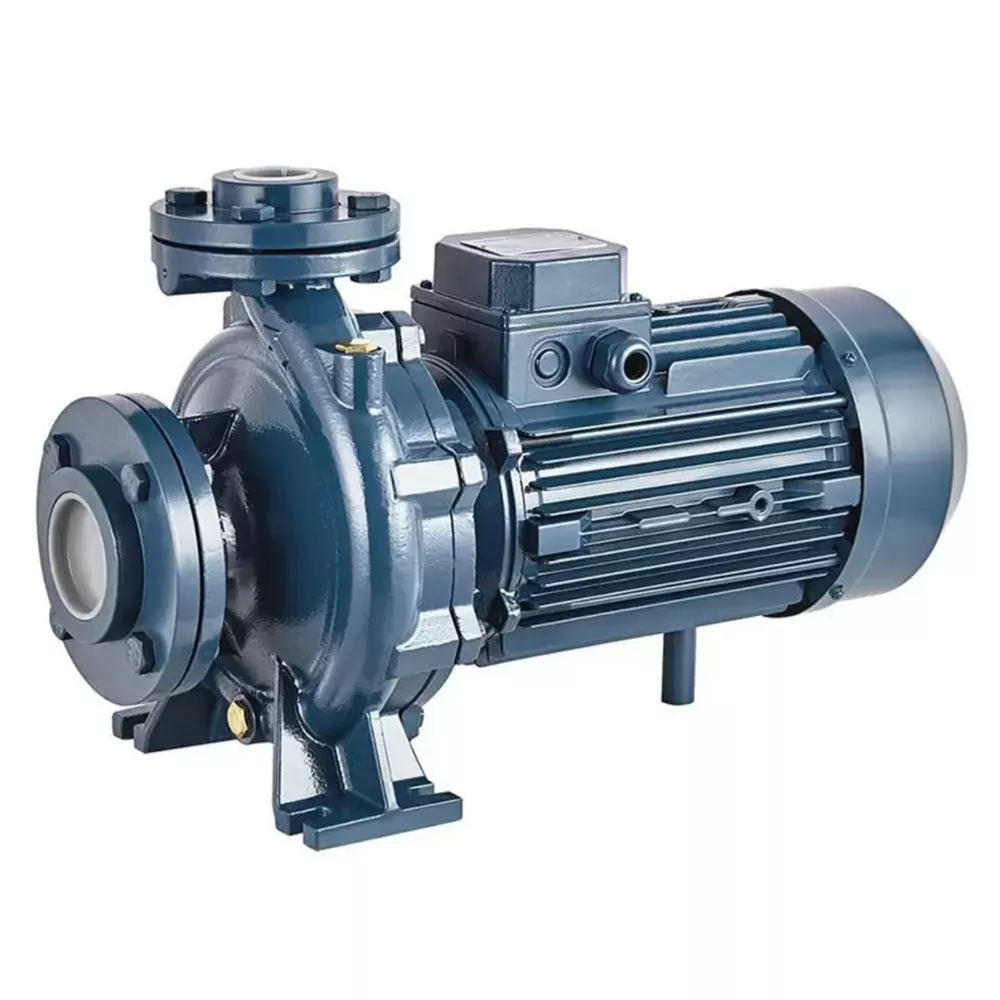

Single-block pump PURITY PSTC 80-160/150 Du100x80 Ru16 horizontal, with a set of counter flanges, capacity – 210 m3/h, pressure – 16.7 m, impeller diameter – 160 mm, impeller material – cast ironSuvarma nasosu PURITY PST 80-160/150
Single-block pump PURITY PSTC 80-160/150 Du100x80 Ru16 horizontal, with a set of counSuvarma nasosu PURITY PST 80-160/150 ter flanges, capacity – 210 m3/h, pressure – 16.7 m, impeller diameter Suvarma nasosu PURITY PST 80-160/150 – 160 mm, impeller material – cast iron
Overall and installation dimensions of the PURITY PSTC 80-160/150 monoblock pump Du100x80 Ru16 horizontal, flanged, capacity – 210 m3/h, pressure – 16.7 m, impeller diameter – 160 mm, impeller material – cast iron:
DN1 – 100 mm
DN2 – 80 mm
a – 88 mm
f – 750 mm
h – Suvarma nasosu PURITY PST 80-160/150 435 mm
h1 – 186 mm
h2 – 250 mm
n – 330 mm
n1 – 255 mm
n2 – 332 mm
w1 – 49 mm
w2 – 49 mm
S – 15 mm
Single-block pump PURITY PSTC 80-160/150 Du100x80 Ru16 horizontal, with a set of counter flanges, capacity – 210 m3/h, pressure – 16.7 m, impeller diameter – 160 mm, impeller material – cast iron
Sketch of the dimensions of the PURITY PSTC 80-160/150 monoblock pump Du100x80 Ru16 horizontal, flanged, capacity – 210 m3/h, pressure – 16.7 m, impeller diameter – 160 mm, impeller material – cast iron
The design of the PURITY PSTC 80-160/150 monoblock pump Du100x80 Ru16 horizontal, flanged, capacity – 210 m3/h, pressure – 16.7 m, impeller diameter – 160 mm, impeller material – cast iron:
№ Description Material
1 Pump body Cast iron
2 Impeller SS304 / Cast Iron
3 Mechanical seal SiC / Graphite / SS304
4 Sealing ring Rubber
5 Connection Cast Iron
6 Reinforced seal Rubber
7 Shaft SS304/45# Steel
8 Bearing Ball bearing
9 Stator/Rotor Winding Silicon Steel/Copper
10 Engine housing Aluminum
11 Support Plastic
12 Back cover Cast iron
13 Reinforced seal Rubber
14 Fan casing Aluminum
15 Fan Plastic
16 Tie bolt Steel
17 Terminal box Aluminum
18 Terminal blSuvarma nasosu PURITY PST 80-160/150 ock Plastic
19 Impeller key Iron
20 Water reflector Rubber
21 Connecting bolt Steel
22 Impeller nut Galvanized steel
23 Exhaust valve Brass
24 Gasket Rubber
25 Counter flange Galvanized cast iron
26 Flange Bolt SteelSuvarma nasosu PURITY PST 80-160/150
